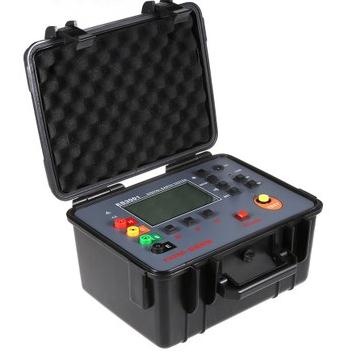

土壤電阻率測試儀

產品類型：防雷檢測裝置

關注熱度：780

發布時間：2020-04-09 14:42:39

接地電阻土壤電阻率測試儀又叫四線接地電阻測試儀或者土壤電阻率測試儀是檢驗測量接地電阻常用儀表的常用儀表，他采用了超大LCD灰白屏背光顯示和微處理機技術，通過微處理器控...

在線咨詢

接地電阻土壤電阻率測試儀又叫四線接地電阻測試儀或者土壤電阻率測試儀是檢驗測量接地電阻常用儀表的常用儀表，他采用了超大LCD灰白屏背光顯示和微處理機技術，通過微處理器控制的2線、3線、4線法式接地電阻測試及土壤電阻率測試。
　　匯集了許多接地測試功能，可快速全面的測量接地網絡中的各項參數。，是代替?zhèn)鹘y(tǒng)搖表測量的新一代接地測量儀表。廣泛應用于電信、電力、氣象、機房、油田、電力配電線路、鐵塔輸電線路、加油站、工廠接地網、避雷針等。儀表具有測試快速、簡捷、穩定可靠等特點。
　　由微處理器控制，可檢測接地電阻、土壤電阻率、接地電壓。其使用了快速濾波技術可將干擾減至最小。同時存儲500組數據。

1、量程及精度誤差

測量功能	測量范圍	精度	分辨率
接地電阻(R)	0.00Ω～30.00Ω	±2%rdg±5dgt (注1)	0.01Ω
	30.0Ω～300.0Ω	±2%rdg±3dgt	0.1Ω
	300Ω～3000Ω	±2%rdg±3dgt	1Ω
	3.00kΩ～30.00kΩ	±2%rdg±3dgt	10Ω
土壤電(ρ)	0.00Ωm～99.99Ωm	ρ=2πaR (注2)	0.01Ωm
	100.0Ωm～999.9Ωm		0.1Ωm
	1000Ωm～9999Ωm		1Ωm
	10.00kΩm～99.99kΩm		10Ωm
	100.0kΩm～999.9kΩm		100Ωm
	1000kΩm～9999kΩm		1kΩm
接地電壓	AC 0.00～600V	±2%rdg±3dgt	0.01V

注：1. 基準條件：Rh Rs<100Ω時的精度。
工作條件:Rh max＝3kΩ+100R＜50kΩ；Rs max＝3kΩ+100R＜50kΩ
2.取決于R的測量精度而定,π=3.14, a:1 m～100m；

2、一般規格

功能	二三四線測量接地電阻、土壤電阻率；接地電壓測量
環境溫度濕度	23℃±5℃，75%rh以下
電源	1.5V（LR14）堿性電池6節
干擾電壓	＜20V（應避免）
干擾電流	＜2A（應避免）
測R時電極間距	a＞5d
測ρ時電極間距	a＞20h
輔助接地電阻值	基準條件＜100Ω,工作條件＜5kΩ
量程	接地電阻：0.00Ω～30.00kΩ
	土壤電阻率：0.00Ωm～9999kΩm
	接地電壓：0.00V～600V
測量方式	精密4線、3線法測量、簡易2線測量接地電阻
測量方法	接地電阻：額定電流變極法土壤電阻率：四極法接地電壓：平均值整流(S-ES接口間）
測試頻率	128Hz
短路測試電流	AC ＞20mA（正弦波）
開路測試電壓	AC 28V max
測試電壓波形	正弦波
電極間距范圍	可設定1m～100m
換檔	接地電阻：0.00Ω～30.00kΩ全自動換檔
換檔	土壤電阻率：0.00Ωm～9999kΩm全自動換檔
背光	可控灰白色背光，適合昏暗場所使用
顯示模式	4位超大LCD顯示，灰白色背光
測量指示	測量中LED閃爍
LCD顯示域	108mm×65mm
儀表尺寸	240mm (長)×188mm (寬)×85mm (高)
標準測試線	4條：紅色15m，黑色15m，黃色10m，綠色10m各1條
簡易測試線	2條：黃色1.5m，綠色1.5m各1條
輔助接地棒	4根
測量時間	對地電壓：約2次/秒
測量時間	接地電阻、土壤電阻率：約7秒/次
接地電壓	AC 600V以下測量 (接地電壓測量功能不能用于測量商用電)
數據存儲	500組，“MEM”存儲指示，顯示“FULL”符號表示存儲已滿
數據保持	保持?jǐn)?shù)據時“HOLD”符號指示
數據查閱	查閱數據時“READ”符號指示
溢出顯示	超量程溢出時“OL”符號指示
報警功能	測量值超過報警設定值時發出報警提示
電池電壓	電池電量實時顯示，電池電壓低時及時更換電池
自動關機	“APO”指示，開機15分鐘后自動關機
功耗	待機: 40mA Max(背光關閉)
	開機開背光: 43mA Max
	測量：120mA Max(背光關閉)
質 量	儀表： 1280g(含電池)
	測試線：890g(含簡易測試線)
	輔助接地棒：720g(4根)
工作溫濕度	-10℃～40℃；80%rh以下
存放溫濕度	-20℃～60℃；70%rh以下
過載保護	測量接地電阻：H-E、S-ES各端口間AC 280V/3秒
絕緣電阻	20MΩ以上(電路與外殼之間500V)
耐壓	AC 3700V/rms(電路與外殼之間)
外型尺寸	552415cm
適合安規	IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染度2)； IEC61010-031； IEC61557-1(接地電阻)； IEC61557-5(土壤電阻率)； JJG 366-2004。
