1  某高校圖書館項目基本情況

某高校圖書館項目位于鎮江市高校園區共享區，圖書館為周邊高校共享。共享區北側為十里長山山脈，周邊大小水域零散分布，區域整體自然環境優越。作為鎮江市高校園區共享區圖書館，定位為服務鎮江高校園區 6 萬師生及周邊居民等共 20 萬人的公共圖館，除圖書閱覽功能外，兼具展覽、文藝 休閑娛樂 商業等功能，為區域文化綜合體建筑該建筑用地面積 54 072 ㎡ ，總建筑面積87 394 ㎡ ，其中地上部分約 48458 ㎡，地下部分約38 936 ㎡ 。藏書總量約 300 萬冊，閱覽座位 3 500 座左右。該高校園區圖書館三維俯視情況見圖 1。

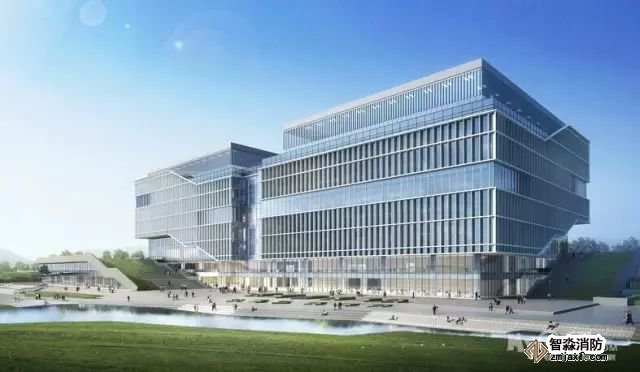

圖 1  圖書館三維俯視圖

2  新舊規范交替期間的消防設計難點分析及解決措施

該項目全套施工圖已完成，并于 2014 年 11 月15 日送至江蘇審圖中心審圖，目前審圖通過( 通過證書未發) ，樁基已施工完成。該項目施工圖已在2015 年 5 月 1 日前送達公安消防部門，但消防部門未立即審核，因為根據《建設工程消防監督管理規定》( 公安部令第 119 號) ［1］第 15 條的規定“依法需要辦理建設工程規劃許可的，應當提供建設工程規劃許可證明文件”，該工程在 2015 年 4 月 30 日報送了相關材料，但未能提供規劃許可文件，故消防部門未對其進行審批。

根據公安部消防局《關于執行新版消防技術規范有關問題的通知》( 公消〔2015〕98 號) ［2］要求，新版《建筑設計防火規范》( GB 50016—2014，以下簡稱《建規》)［3］于 2015 年 5 月 1 日起實施，自新版規范

實施之日起，新建、改建、擴建的建設工程消防設計審核和消防驗收，應執行新規范。考慮到圖書館是人員密集場所，火災載荷及用火用電危險性較大，消防部門最終決定應該嚴格按照新規范執行消防設計。如按《建規》執行，則該項目涉及到所有建筑、結構、水、電、風等各專業的施工圖修改并且要重新進行施工圖審核?！督ㄒ?guī)》與原規范相比有很大變化，按新防火規范修改難度較大，對目前的室內空間效果及結構都有很大影響，全專業修改施工圖加重新審圖所需的時間較長，對項目帶來的問題和影響也比較大。

2． 1  防火分區問題分析

《建規》第 5． 5． 8 條規定，公共建筑內每個防火分區或一個防火分區的每個樓層，其安全出口的數量應經計算確定，且不應少于 2 個。原設計按《高層民用建筑設計防火規范》( GB 50045—95，2005 年版) 第 6． 1． 1 條規定，每個防火分區的安全出口不應少于 2 個。按照新規范要求，防火分區 B2 － 8( 一層平面) ( 見圖 2 所示) 、防火分區 1F － 3( 二層平面) 、防火分區 5F － 4( 四層平面) ( 見圖 3 所示) 、防火分區 5F － 5( 四層平面) 不能滿足每層均設 2 個安全出口的要求。

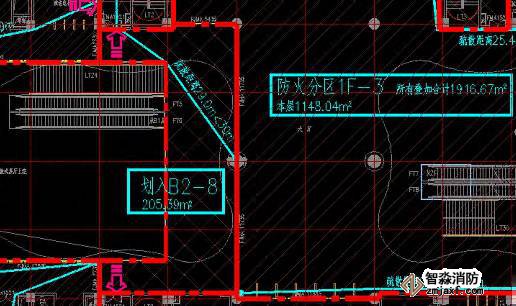

圖 2防火分區 B2 － 8 一層平面示意圖

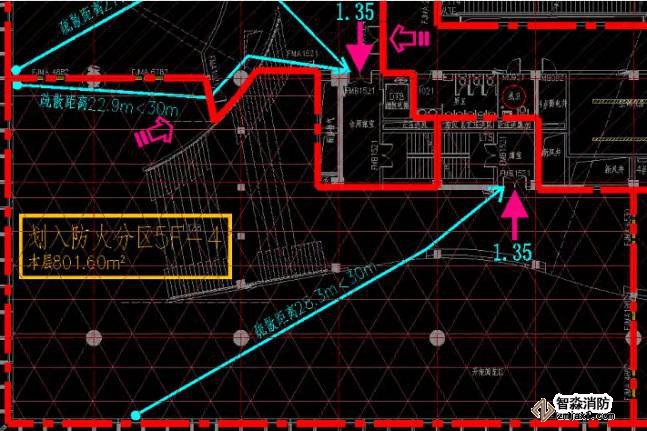

圖 3防火分區 5F － 4 四層平面示意圖

通過和設計單位分析研判，防火分區 B2 － 8( 一層平面) 屬于中庭空間，設計時滿足《建規》第 5． 3． 2條規定。防火分區 1F － 3( 二層平面) 、防火分區 5F－ 4( 四層平面) 、防火分區 5F － 5( 四層平面)都各自有 1 個獨立的直通室外的安全出口，另一個安全出口則借相鄰防火分區，要滿足《建規》第 5． 5． 9 條，采用防火墻與相鄰防火分區進行分隔，原平面上在該處設有防火卷簾的位置調整為防火墻即可。

2． 2 建筑疏散問題分析

《建規》第 5． 5． 10 條規定，高層公共建筑的疏散樓梯，當分散設置確有困難且從任一疏散門至最近疏散樓梯間入口的距離不大于 10 m 時，可采用剪刀樓梯間。但是，舊規范未限定疏散門至最近疏散樓梯間入口的距離不大于 10 m，則現設計不滿足剪刀樓梯的適用條件。因此，需要取消 4 部剪刀樓梯，改為 8 部普通樓梯。樓梯間的增加會影響到內部空間的利用，到了閱覽區域，還會進而影響到三層及五層平面中樓板開洞的范圍。同時，增加樓梯間的位置還會影響到管線的布置。

經過和設計單位仔細探究，確定當一個防火分區僅有 1 部剪刀樓梯作為安全出口的時候，需要滿足疏散距離不超過 10 m 的要求，現防火分區圖中，每一個防火分區都不止 1 部剪刀樓梯作為安全出口，因此原平面滿足《建規》第 5． 5． 17 條的規定。

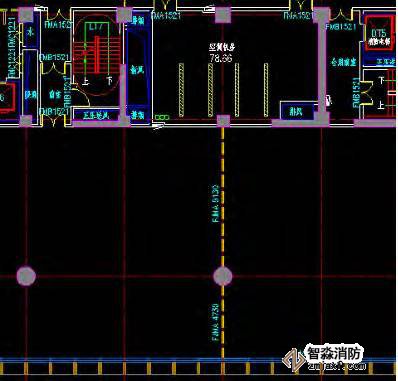

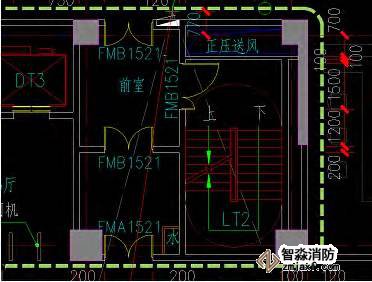

《建規》第 6． 4． 11 條第 3 款建筑內的疏散門應符合下列規定，開向疏散樓梯或疏散樓梯間的門，當其完全開啟時，不應減少樓梯平臺的有效寬度。原設計中剪刀樓梯都不滿足規定，將剪刀樓梯改為普通樓梯即可滿足新規范。LT2、LT3、LT6 及 LT7 目前也不滿足規范，須作調整?，F(xiàn)樓梯間平面圖見圖 4，疏散門完全開啟后都會影響到樓梯平臺的有效寬度。經過分析，確定根據新規范調整平面。

圖 4樓梯間平面圖

2． 3 防火卷簾設置問題分析

 《建規》第 6． 5． 3． 1 條規定( 防火分隔部位設置防火卷簾時) ，除中庭外，當防火分隔部位的寬度不大于 30 m 時，防火卷簾的寬度不應大于 10 m; 當防火分隔部位的寬度大于 30 m 時，防火卷簾的寬度不應大于該部位寬度的 1 /3，且不應大于 20 m。而舊規范中沒有明確規定，新規范明確規定了防火卷簾的長度限制，原設計多處不滿足規范要求，須調整為防火墻，進而影響室內空間效果。如，開架閱覽室 ( 非中庭處)的防火卷簾，開向閱覽室的防火卷簾長度超過 10 m，示意情況見圖 5。

經與設計單位溝通商定，原本按照圖書館原規范規定，藏閱合一的防火分區為地上 700 m2 ( 設自動噴淋則增加 1 倍) ，根據《圖書館建筑設計規范》( JGJ 38—2015) ［6］第 6． 2． 4 條的規定，藏閱合一的開架閱覽室按閱覽室功能劃分防火分區，根據《建規》第 5．3． 1 條規定，高層民用建筑防火分區最大允許面積為1 500 m2 ( 設自動噴淋則增加 1 倍) ，加大防火分區的面積后，可以有效減少防火卷簾的數量。不可避免的情況下，可以設置部分防火墻，使防火卷簾長度滿足規范要求。

2． 4 消防電梯設置問題分析

《建規》第 7． 3． 2 條規定，消防電梯應分別設置在不同防火分區內，且每個防火分區不應少于 1 部。但是，原設計僅有 4 部消防電梯，且防火分區每層劃分不一致，多處一個防火分區含 2 部消防電梯，根據新規范要求，需要增加消防電梯的數量。如，一層平面有 6 個防火分區，其中防火分區 1F － 4 還有 2 部消防電梯，因此，至少需要增加 3 部消防電梯。圖書館一層使用人數與疏散寬度分析見表 1。

經過分析認為，舊規范規定一類高層建筑防火分區面積為 1 000 m2 ，新規范規定一類高層建筑防火分區擴大為 1 500 m2 ，因此可以通過加大防火分區的面積，減少防火分區的數量，并且將現有的客梯部分調整為消防電梯，電梯廳封閉起來作為消防電梯前室，前室的門采用乙級防火門，取消原防火卷簾。地下一層平面中，防火分區 B1 － 2、B1 － 3、B1 － 4 屬于埋深大于 10 m 且總建筑面積大于 3 000 m2 的地下建筑，按規范規定須設消防電梯，將客梯 DT3 調整為消防電梯劃入防火分區 B1 － 2，原消防電梯 DT4調整至防火分區 B1－ 3，防火分區 B1 － 4 及 B1 － 5合并為一個防火分區，部分調整原防火分區 B1 － 4的功能，作為展廳的配套辦公及服務區。

2． 5 消防救援窗設置問題分析

《建規》第 7． 2． 4、7． 2． 5 條規定，廠房、倉庫、公共建筑的外墻應在每層的適當位置設置可供消防救援人員進入的窗口。根據規定，救援窗須通向室內公共區域。如防火分區 6F － 2 中，外墻面都對應著珍藏品庫房，不滿足救援窗的設置條件。經過分析認為，可在適當?shù)奈恢迷鲈O走道為設置消防救援窗提供條件。修改后的救援窗口示意情況見圖 6。

圖 6修改后的救援窗口示意圖

2． 6 暖通及電氣專業問題分析

根據《關于執行新版消防技術規范有關問題的通知》( 公消〔2015〕98 號) 中第 3 條的規定，鑒于新制定的《建筑防煙排煙系統技術規范》尚未批準發布，防煙排煙系統的設計參照《建規》，具體系統參照《建筑設計防火規范》( GB 50016—2006) 和《高層民用建筑設計防火規范》( GB 50045—95，2005 年版)的有關規定執行。電氣專業所涉及問題不牽涉建筑主體結構，僅涉及電氣系統施工，應按照現行規范執行，且設計依據的規范為《火災自動報警系統設計規范》(GB50116—2013) ［7］，該規范執行日期為 2014年 5 月 1 日，不存在新舊規范的問題，故該部分應當嚴格執行新規范的規定。

結語

在《建規》《建筑設計防火規范》( GB 50016—2006) 、《高層民用建筑設計防火規范》( GB 50045— 95，2005 年版) 、《火災自動報警系統設計規范》( GB 50116—2013) 等新舊規范交替期間，通過某高校圖書館項目，從消防技術的專業角度進行詳細探究，研究工程建設中遇到的相關技術難點，并提出解決措施，調整、確定最佳的消防設計方案。對于一些重點工程項目，消防部門應當主動介入、提前服務、全程

跟蹤，全程提供消防技術服務，協助建設、設計、施工等單位處理好消防技術問題，最大限度減少新舊規范調整造成的影響。
