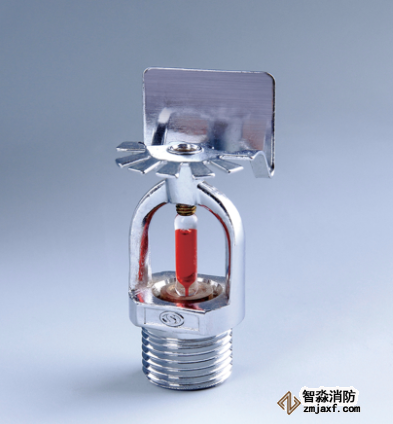

邊墻型消防噴頭設置

　　邊墻型消防噴頭的管道易于布置，尤其對沒有吊頂?shù)姆块g更是如此，因此很受設計、施工及使用單位的歡迎。但我們同時必須看到，它也存在難以克服的缺點。這是因?yàn)檫厜π拖绹婎^設置在邊墻上，與室內最不利處火源的距離遠，消防噴頭受熱條件較差等情況難以解決，故不應無條件使用。美國NFPA-13中規定：邊墻型消防噴頭僅能在輕危險級場所中使用，只有在經過特別認證后，才允許在中危險級場所按特別認證的條件使用。我國現行《自動噴水滅火系統設計規范》中對邊墻型消防噴頭的應用作如下規定：“頂板為水平面的較危險級、中危險級Ⅰ級居室和辦公室，可采用邊墻型消防噴頭”?？梢娢覈?guó)對邊墻型消防噴頭在工程中的應用已較國外放松了要求，但仍有其嚴格的使用條件，不應擴大其使用范圍。

　　邊墻型消防噴頭有兩種類型：普通(標準)邊墻型消防噴頭和擴展覆蓋面邊墻型消防噴頭。對于普通邊墻型消防噴頭，現行《自動噴水滅火系統設計規范》中對消防噴頭的最大保護跨度及最大間距作了明確規定，輕危險級為3.6m×3.6m，中危險級為3.0m×3.0m。它是按70%的水量向消防噴頭前面噴，30%的水量向消防噴頭的后面墻上噴，并符合噴水強度要求而定的。

　　對擴展覆蓋面邊墻型消防噴頭，現行《自動噴水滅火系統設計規范》第7.1.12條對其作出如下規定：消防噴頭的最大保護跨度、配水支管上的消防噴頭間距、消防噴頭與兩側端墻的距離，應按消防噴頭工作壓力下能夠噴濕對面墻和鄰近端墻距濺水量1.2m高度以下墻面確定，且保護面積內的噴水濾水應符合規范規定。

　　消防噴淋系統設計要點

　　1.設計消防噴淋系統的范圍建筑高度不超過l00m的一類高層建筑及其裙房的下列部位，除普通住宅和高層建筑中不宜用水撲救的部位外，公共用房、走道、房間、高級住宅居住用房、自動扶梯底部、垃圾道頂部均應設自動噴水滅火系統。建筑高度超過100m的高層建筑，除面積小于5m2的衛生間、廁所和不宜用水撲救的部位外，均應設自動噴水滅火系統。

　　2.消防噴淋系統頭的間距按習題給定的消防噴淋系統頭之間的間距、消防噴淋系統頭與端墻之間的間距布置消防噴淋系統頭。如果習題沒有給定消防噴淋系統頭之間的間距、消防噴淋系統頭與端墻之間的間距：

　　1)中危險級級I;常規消防噴頭之間的間距應≤3.6m、但宜≥2，4m;消防噴淋系統頭與端墻之間的間距應≤1.8m。

　　2)中危險級級Ⅱ：常規消防噴頭之間的間距應≤3.4m、但宜≤2.4m;消防噴淋系統頭與端墻之間的間距應≤1.7m。

　　3)中危險級每根配水支管控制的標準消防噴頭數：不應超過8個。4)其余危險級。

　　3.消防噴淋系統設計的其他要求閉式系統用于民用建筑最大凈空高度為8m，消防噴頭動作溫度宜高于環境最高溫度30吧。每個樓層、每個防火分區均應設水流指示器。

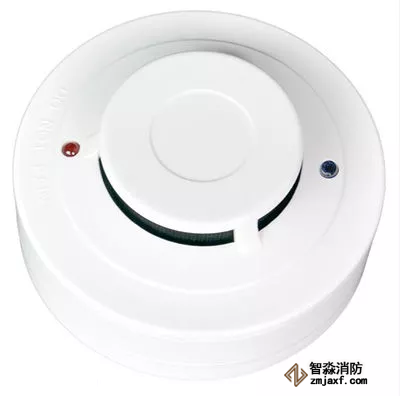

　　煙感探測器的設置要求

　　1. 每個房間均需要設置煙感，并宜靠近進門處安裝;每個煙感的保護半徑不大于6m;

　　2. 探測器至墻壁、梁邊的水平距離，不應小于0.5m;

　　3. 煙感周圍0.5m內，不應有遮擋物，即燈具、消防噴淋系統等。

　　4. 房間被書架、設備或隔斷等分離，其頂部至頂棚或梁的距離小于房間的凈高的5%，每個被隔開的部分至少應安裝一只探測器。

　　5. 探測器至空調送風口邊的水平距離不應小于1.5m,并宜接近回風口安裝，探測器至多孔送封頂棚孔口的水平距離不應小于0.5m。

　　6.消防噴淋系統離開墻面的距離應該小于1.8米，兩個消防噴淋系統之間的間距應該大于2.4小于3.6米。消防噴淋系統離燈具、風口的距離應該大于0.3米。

　　7.消防噴淋系統管道除注明外，原則上貼梁安裝，如遇矛盾，可按實際情況適當?shù)恼{(diào)整管道標高和消防噴頭位置。消防噴頭間距〈=3.6m，消防噴頭與墻(柱)邊距〈=1.8m且〉0.6m。

　　8,.消防噴頭選用：部分采用邊墻擴展型消防噴頭，其余均采用下垂型消防噴頭。
